När Mats Andersen fick i uppdrag att ta fram en flaggskeppshögtalare för Qln drog han slutsatsen att mellan- och lågfrekvensområdet måste delas upp för bästa resultat. Resultatet är Reference 9 — ett äkta 3‑vägs system med ett nytt dedikerat 7″ Kevlar‑mellanregister och en 9″ low‑mass karbon‑woofer. Målet var att sänka distorsionen och förbättra närvaro, timing, klang, detaljupplösning samt mikro‑ och makrodynamik. Reference 9 sätter en ny prestandastandard för en högtalare i denna storlek.

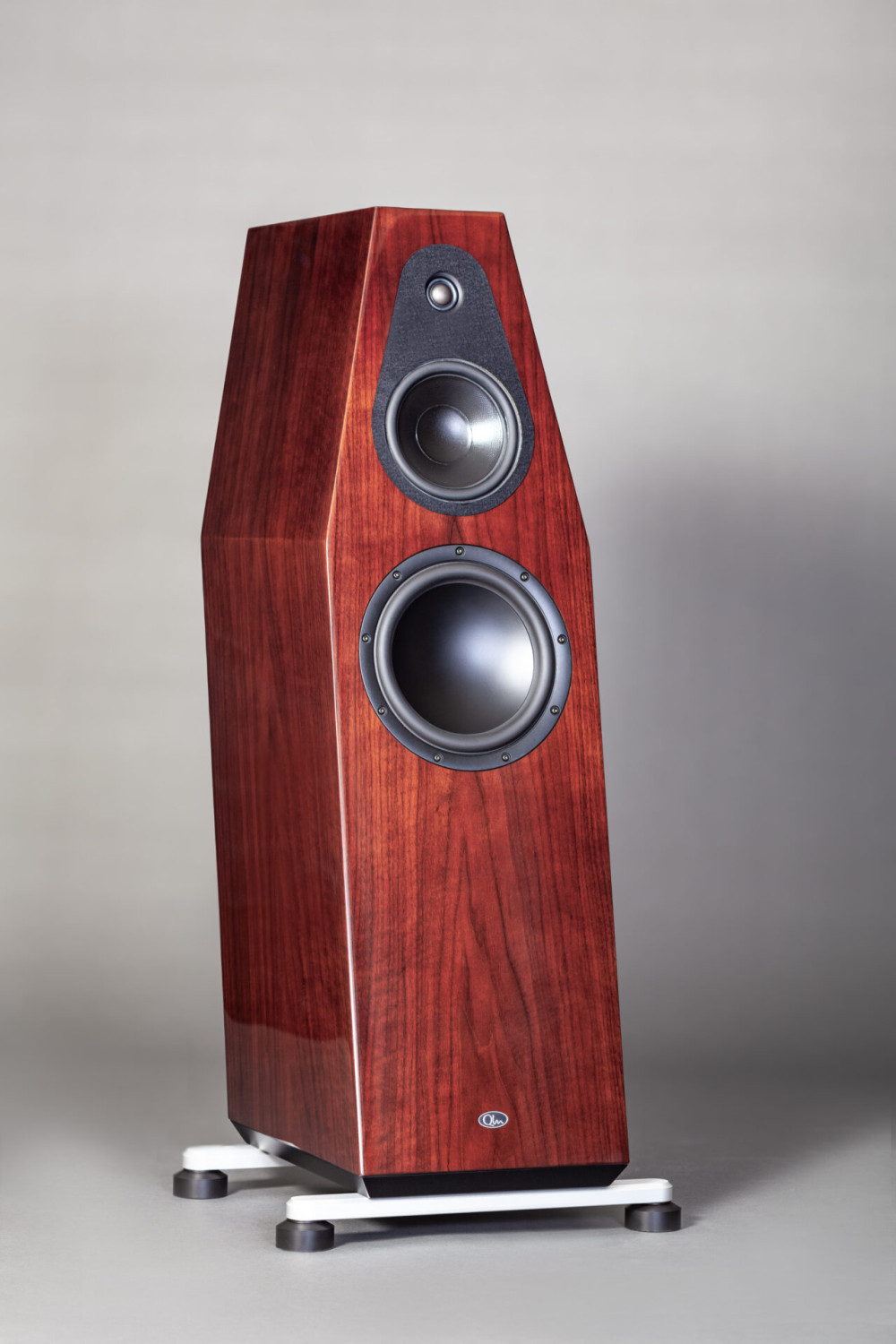

Qln Reference 9
Vi designar högtalare för att återge mänsklig röst och akustiska instrument så troget som möjligt. Balansen mellan elementstorlek, konmaterial och konstruktion avgör ljudkaraktären. Integration och samspel mellan alla komponenter är avgörande — vi vill att du ska lyssna på musik, inte på tekniken. Reference 9 är vårt mest konsekventa uttryck för den filosofin.
Teknologi och konstruktion
Kabinettdesign Den lutande baffeln ger korrekt tidsanpassning mellan elementen och den avkortade pyramidtoppen minimerar baffelyta för att dämpa stående vågor och baffeleffekter. Det ger en tredimensionell stereobild med god rumsåtergivning, även i ett större kabinett. Reference 9s 40 mm tjocka väggar och kraftigt förstärkta chassi är byggt i Qlns egen Qboard®‑teknik för att eliminera strukturella resonanser. Basreflexen med trumpetform i båda ändar reducerar luftturbulens. Kabinettet står på två robusta ben med justerbara fötter som passar både hårda och mjuka golv.
Baselement Den nya 9″ woofern är en tunn karbon‑sandwich‑konstruktion med låg konvikt och ett öppet korgsystem som tillåter höghastighetsluftflöde utan kompression. Den styva karbonkonstruktionen ger låg resonans vid högre frekvenser och mycket låg distorsion — snabb, tydlig och kontrollerad bas ner till 25 Hz.
Mellanregister Vi utvecklade ett nytt 7″ Kevlar‑mellanregister baserat på erfarenheterna från Signature‑modellen. Med ny röstspole och magnetsystem ökar känslighet och dynamik. 7″-storleken ger optimal övergång mellan bas och diskant, med tillräcklig kropp i det lägre mellanregistret och fin upplösning uppåt.
Diskant Den 25 mm bred‑surround soft‑dome‑diskanten är optimerad för Reference 9s kammare och delar. Stor rull‑surround och textilkupol ger jämnt svar upp till över 30 kHz och bred off‑axis‑spridning. AirCirc‑magnetsystemet och bakre kammaren motverkar kompression, reflektioner och resonanser.
Delningsfilter Genomgående högklassiga komponenter används: icke‑induktiva kondensatorer till diskant, avancerade oljefyllda kondensatorer och platta folieinduktorer i basdelen. En 6 dB första ordningens delning används mellan mellanregister och diskant för mjukare fassvar. Alla komponenter limmas och spolar härdas för att eliminera interna resonanser. Exakta metallfilmsmotstånd och högkapacitetsmotstånd ger låg brusnivå och stabil termisk prestanda, vilket ger exakt timing i delningen.
Interna kablar, kontakter och dämpning Internkablage är specialdesignat i Sverige: massiv ren kopparkärna med polypropenisolering och akustisk skärm för att minimera mekanisk påverkan. Terminaler är WBT Nextgen® i silverpläterad koppar för ren kontakt och låg energilagring. Intern dämpning använder äkta ull kombinerad med en liten del syntetfiber för optimal densitet.
Icke‑resonant beteende Varje komponent är vald för lågt resonansbeteende — från kablage och terminaler till filter och fötter. Resultatet är lägre brusgolv, förbättrad dynamik och större tystnad mellan tonerna.
Sammanfattning Reference 9 levererar ökad dynamik, tydligare detalj och naturlig närvaro — inget tillsätts, bara ren musik.
Specifikationer (urval)
- Typ: 3‑vägs gulvhögtalare
- Diskant: 25 mm soft‑dome, AirCirc‑magnet
- Mellanregister: 7″ Kevlar® kon
- Bas: 9″ karbon sandwich‑kon
- Delningsfilter: High‑end komponenter, 1:a ordningen (6 dB mellan mid/treble)
- Känslighet: 91 dB SPL (2,83 V/1 m)
- Lågfrekvens: -3 dB vid 25 Hz
- Impedans: 4 Ω
- Rek. effektförstärkare: 50–300 W RMS
- Mått (HxBxD): 1050 × 300 × 650 mm
- Vikt: 65 kg/st
- Finish: Walnut Matte, Rose Piano
